須賀川市吉城光科学さんのスイッチミラー

 「何だ?須賀川市って?」というところ

ですが、須賀川市というのは福島県

真ん中へんにある、ウルトラマンの円谷

英二さんや1964年の東京オリンピック

ラソン銅メダルの円谷幸吉さんの出身地

なんです。(ちなみに、みなさん、「つぶ

らや」と発音しますが、正式には「つむ

らや」と発音します。私の同級生にも、つむ

らや君がいました。)



ホーム/須賀川市公式ウェブサイト



 ここの私の家のお墓がある須賀川市墓地

公園の近くに横山団地という工業団地が

あるのですが、ここに吉城光科学さんと

いう会社があるんです。(読み方は、「きしろ

ひかりかがく」です。)



 この会社は企業向けのガラス部品を作って

おり、コピー機などOA機器に使う反射鏡の

世界シェアが約6割という会社です。

(と、日経東北版に載っていました。)



 記事によると、スマホの液晶画面をオフに

すると手鏡になる保護シートを開発し、商標

登録5866169の称呼は「スイッチミラー」と

なっています。



f:id:oukajinsugawa:20180425135451j:plain



 以下のように、2016年のグッドデザイン賞

受賞しており、家電量販店やスマホのアクセ

リーメーカーから大量発注の引き合いがある

そうなのですが、残念ながら生産ラインなどの

関係で、断っているそうです。



強化ガラス製液晶保護フィルム スイッチミラー | 株式会社吉城光科学



 ということで、本日は私の出身地の話なわけ

ですが、どんな発明なのか、ちょっと覗いて

みましょう。



 特許は5903181(特開2017-191161)「液晶

表示画面保護シート」というもので、以下と

なっています。



【課題】

 液晶表示画面に貼付されたときに、鏡面として

優れた性能を得ることができる液晶表示画面

保護シートを提供する。



【解決手段】

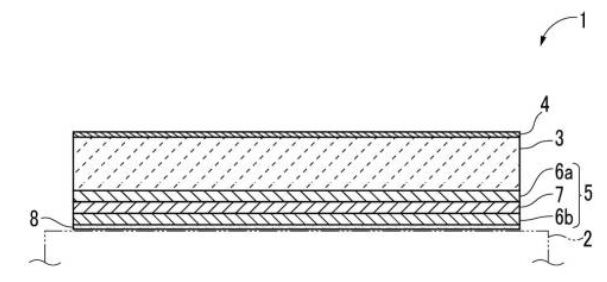

 液晶表示画面保護シート1は、基体3と、基体

3の液晶表示画面2と反対側の表面に形成され

た保護被覆層4と、基体3の液晶表示画面2側の

表面に形成された反射被覆層5とを備える。

反射被覆層5は、50~70nmのTi3O5膜6aと、

85~105nmのSiO2膜7と、130~150nmの

ZrO2膜6bとからなる。



f:id:oukajinsugawa:20180425135537j:plain



f:id:oukajinsugawa:20180425135605j:plain



【技術分野】

【0001】

  本発明は、液晶表示画面保護シートに関する。



【背景技術】

【0002】

  従来、スマートフォンタブレット端末、パーソ

ナルコンピュータ等の液晶表示画面を擦過による

傷つきや、衝撃による破損等から保護する液晶

表示画面保護シートが知られている。



【0003】

  前記液晶表示画面保護シートは、例えば、

化学強化ガラスを基体とするものであり、前記

液晶表示画面に貼付されて用いられる。この

とき、前記基体自体に防汚性、耐擦性、耐傷性

等を付与するために、前記液晶表示画面と

反対側の表面にダイアモンドライクドカーボン

(以下、DLCと略記することがある)層を設ける

ことが考えられる。



【0004】

  一方、スマートフォンの場合、利便性、ファッ

ション性のための付加価値としてバックライトを

消灯したときに、前記液晶表示画面に添付

された前記液晶表示画面保護シートを鏡面と

して使用することが望まれている。そこで、

前記基体の前記液晶表示画面側の表面に

鏡面層を備える液晶表示画面保護シートが

知られている(例えば、特許文献1参照)。



【発明が解決しようとする課題】

【0006】

  しかしながら、前記従来の液晶表示画面

保護シートでは、鏡面としての性能が十分に

得られないという不都合がある。



【0007】

  本発明は、かかる不都合を解消して、液晶

表示画面に貼付されたときに、鏡面として優れ

た性能を得ることができる液晶表示画面保護

シートを提供することを目的とする。



【課題を解決するための手段】

【0008】

  かかる目的を達成するために、本発明は、

液晶表示画面の表面に貼付される液晶

表示画面保護シートであって、化学強化

ガラスからなる基体と、該基体の該液晶

表示画面と反対側の表面に形成された

ダイアモンドライクドカーボンからなる

保護被覆層と、該基体の該液晶表示画面

側の表面に形成され入射光を反射する

反射被覆層とを備える。



【0009】

  ここで、本発明の第1の態様の液晶表示

画面保護シートは、前記反射被覆層が、

前記基体上に形成され50~70nmの範囲の

厚さを備えるTi3O5膜と、該Ti3O5膜上に

形成され85~105nmの範囲の厚さを備え

るSiO2膜と、該SiO2膜上に形成され130~

150nmの範囲の厚さを備えるZrO2膜と

からなることを特徴とする。



 ということで、ホームページにあるように、

yahooやAmazonで発注できるそうですので、

身だしなみを気にする素敵な女性??の方は

是非どうぞ。(かっこいい男性の方でもいい

ですが??)
